智慧軍營視頻監控系統解決方案
1、智慧軍營視頻監控系統介紹
視頻管理系統實現了在一個平臺下將CCTV和出入口控制系統合二為一，并和報警監控系統無縫整合和動態聯動。在該系統中可調取、回放任意時段的錄像，并且在回放時可將圖像進行局部放大等功能。

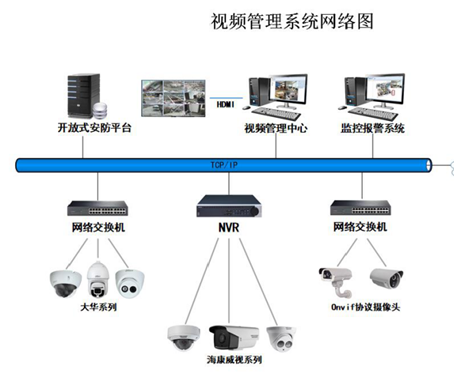

2、智慧軍營視頻監控系統示意圖
3、基本組成部分
視頻管理系統包括視頻管理軟件、DVR/NVR、網絡攝像頭等組成部分。
4、監控系統功能
功能概述：
通過實時監視功能，實現對監控區域24小時全天候、全方位的實時、直觀、清晰的監視。
功能說明：
全天候監控功能
通過安裝的全天候監控?cái)z像機，全天候成像，7*24小時實時監控營區內的人行道路、交叉路口、河道、橋梁、建筑出入口、重點部位等安全隱患區域。
晝夜成像功能
方案中涉及到的監控?cái)z像機在紅外模式具有優良的夜視性能和較高的視頻分辨率，對于照度很低甚至0LUX照度的情況下具有良好的成像性能。
高清晰度成像
本次方案部署的高清攝像機像素達到200萬，采用高清晰度成像技術對區域內實施監控，有利于記錄營區車輛車牌、人員面部等細微特征。
前端設備控制功能
可手動控制鏡頭的變倍、聚焦等操作，實現對目標細致觀察和抓拍的需要。
分級管理功能
記錄配置客戶端、操作客戶端的信息，包括用戶名、密碼和用戶權限，在客戶端訪問監控系統前執行登陸驗證功能。在營區監控中心建設管理平臺，對于遠程訪問和控制的人員，可以通過授權登錄WEB客戶端，實現對攝像機云臺、鏡頭的控制和預覽實時圖像、查看錄像資料等功能。
報警功能
當發生斷電、視頻遮擋、視頻丟失等情況時，報警信息傳輸?shù)奖O(jiān)控中心，使管理人員在第一時間了解現場情況。
回放查詢功能
管理人員可對事件發生時的視頻資料進行查詢分析，較為客觀的還原事件發生現場的情況。
設備狀態監測功能
軟件平臺能實時監測系統前端節點即網絡攝像機的運行狀態，如有攝像機工作異常，可發出報警信號。
采用網絡傳輸，傳輸距離更遠
鑒于營區建筑面積廣，前端監控?cái)z像機與監控中心的距離遠，本視頻監控系統以網線和光纖網絡為傳輸平臺，以IP地址來識別所有的監控設備，采用統一的TCP/IP協議來進行圖像數據的采集傳輸，打破了傳統的視頻信號線在傳輸距離上的約束。
系統擴展更方便
本次網絡視頻監控系統的所有設備在技術上采用統一的標準，便于營區應用需求的擴展，增加相同的前端網絡監控?cái)z像機，并為其分配管理上的IP地址即可達到目的。
5、制高點全景監控
營區制高點監控系統可實現大范圍、超視距、全天候的精確監控，通過在營區高點建筑物上架設高倍數激光球機及配套設施，可達到以下目標：
1、減少監控盲點
通過制高點監控的建設，減少因?yàn)闃淠尽⒎课莸日趽跷镎趽醵斐傻拿c(diǎn)，保證對監控區域的有效覆蓋。
2、提高指揮效率
通過制高點監控的建設，能實時掌握前線的一手動態資料，增強對營區的整體把控能力，為統籌指揮建立良好的信息基礎。
3、實現遠距離監控
通過高倍數的鏡頭，實現遠距離的監控。同時，由于監控點布置在高處，視野更好，范圍更廣，可在500米范圍內看清人臉和車牌。
4、增強突發事件的應急能力
通過制高點監控的建設，對突發事件能夠提早發現，提早應對；在事件發生以后，通過對現場的直觀判斷和持續監控，對救援、醫療、搶險等工作做出統一的部署，提高對突發事件的應對能力。
5、優化防衛力量配置
通過制高點監控的建設，合理優化對營區防衛力量的配置，把有限的防衛資源投入到更需要的地方。
系統架構
功能系統特點
1）、人臉抓拍
支持人臉抓拍功能，支持對運動人臉進行檢測、跟蹤、抓拍、評分、篩選，輸出最優的人臉抓圖。
2）、偵測功能
區域入侵偵測、越界偵測、移動偵測等智能偵測功能
3）、高變倍快速對焦
高清鏡頭使用37倍光學變倍，16倍數字變倍，總變倍數達到640倍，采用高速對焦算法，對焦快速而且準確，滿足安防監控的大范圍視野要求。

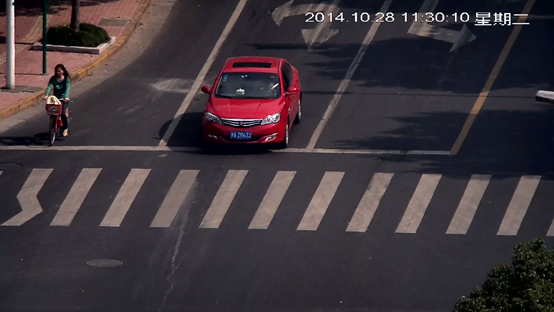

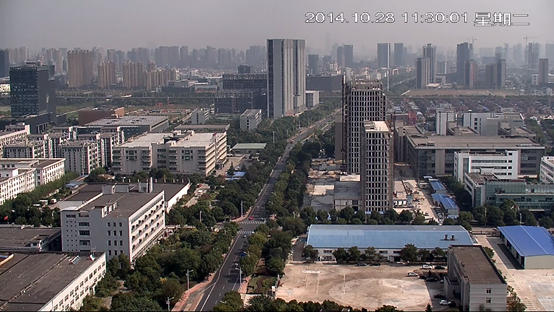

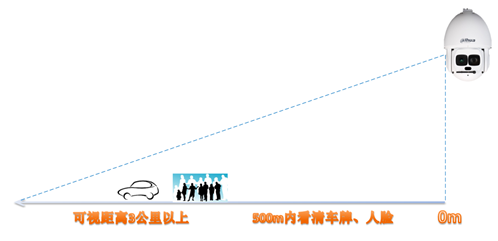

如圖所示，下圖為某處高空瞭望點示意圖，分別展示了3公里外的人車情況檢測以及500米以內的人臉、車牌清晰識別。
4）、夜間遠距離監控
采用高效變焦激光器補光，低功耗，照射距離最遠可達500m。
5）、電子防抖
高空瞭望系統由于布設高度較高，一般在50米以上的高空，風速以及基礎自身的晃動較為嚴重，因此云臺的抗風能力以及自身的運行間隙控制是影響圖像穩定的一個關鍵。
6、視頻監控智能分析介紹
6.1智能分析系統介紹
在傳統視頻監控系統中，視頻內容的分析識別等需要人工實現，由于勞動強度高，工作量巨大且容易出錯，因此視頻監控系統正朝著智能化的方向發展。
新一代的智能化監控系統采用了智能視頻分析技術，克服了傳統監控系統人眼識別的缺陷，具備實時對監控范圍內的運動目標進行檢測跟蹤的功能;并且把行為識別等技術引入到監控系統中，形成新的能夠完全替代人為監控的智能型監控系統。
數字營區建設也是按照：數字化營區=》智能化營區=》智慧化營區三步驟演進的。在基礎的數字化營區建設中，視頻監控技術的應用是滿足日常部隊信息化建設管理及后勤保障的需求。傳統的模擬監控已經由于技術的革新逐漸被新技術淘汰，高清化、智能化、集成化已經成為主流。
6.2智能分析系統功能
6.2.1智能分析周界防范
提供穿越圍欄、絆線入侵、區域入侵、快速移動、徘徊檢測、場景變化等分析功能；支持目標過濾功能，可按大小、面積及寬高比等條件進行過濾；每個通道支持10條規則；規則支持布防時間段設置，時間段可按天、周進行復制。
穿越圍欄
穿越圍欄檢測功能指當出現有人翻越警戒圍欄時發出報警提示。算法首先劃定兩條警戒圍欄線，并實時跟蹤出現在監控畫面里的人員。當有目標人員從一條警戒線進入，從另外一條警戒線出來時即判定該人員翻越了這兩條警戒線所構成的圍欄。
可以設定圍欄的上邊界和下邊界，支持任意形狀的圍欄；
針對每一個圍欄，可以設定非法穿越的方向。
可在同一場景中設置多個相互獨立的虛擬圍欄
對翻越圍欄的目標，可以設置目標大小過濾。

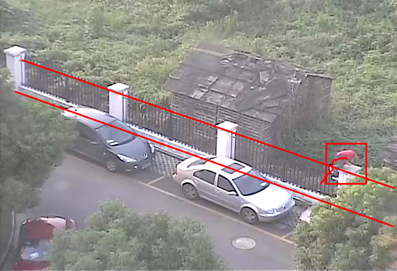

穿越圍欄示意圖
絆線入侵

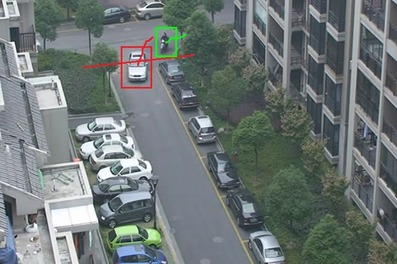

絆線入侵檢測功能指當出現人員或車輛穿越警戒絆線時發出報警提示。算法首先劃定一條警戒絆線，并實時跟蹤出現在監控畫面里的人員和車輛。當有車輛或者人員穿越警戒絆線時發出報警。
可將警戒線設置成任意形狀的折線；
針對每一條警戒線，可以指定非法穿越的方向（單向或者雙向）；
可在同一場景中設置多條相互獨立的警戒線；
對穿越警戒線的目標，可以設置目標大小過濾；
支持觸發位置設置。

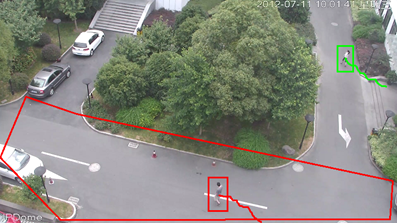

區域入侵
區域入侵檢測功能指當出現人員或者車輛進入指定報警區域時發出報警提示。算法首先自由劃定一片報警區域，并實時跟蹤出現在監控畫面里的人員和車輛。當有目標進入預先設定的報警區域時發出報警提示。
可以設定任意多邊形形狀的警戒區；
可以在同一場景中設置多個相互獨立的警戒區；
對每一個警戒區，可以設定“進入警戒區”、“離開警戒區”和“在警戒區內”三種行為檢測的一種或多種；
“在警戒區內”檢測，可以設定目標個數、最短報警時間、重復報警間隔時間；
對入侵警戒區的目標，可以設置目標大小過濾。

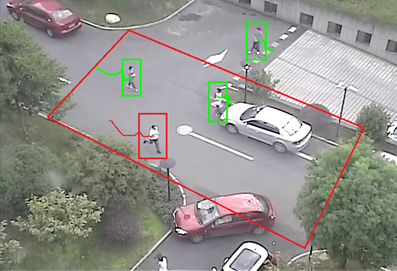

快速移動
快速移動檢測功能指當在劃定的區域內出現人員或者車輛快速移動時發生報警。算法首先通過人工設定一個檢測區域，當檢測區域里出現人員或車輛快速移動并超過人工設定時長時發生報警。
可以設定任意多邊形形狀的防區；
可以在同一場景中設置多個相互獨立的防區；
可以調節與運動速度相關的檢測靈敏度；
對快速移動的目標，可以設置目標大小過濾。

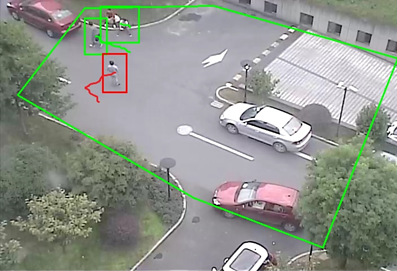

徘徊檢測
徘徊檢測功能指當設定的檢測區域內出現人員停留超過指定時長時發出報警提示。算法首先通過人工方法劃定一個檢測區域，對該片區域內人員徘徊進行檢測。算法實時跟蹤畫面里的人員，當出現目標人員在檢測區域內滯留超過指定時長時即判定發生了徘徊事件，此時發出報警。
可以設定任意多邊形形狀的防區；
可以在同一場景中設置多個相互獨立的防區；
可以設定最短報警時間和重復報警間隔時間；
對入侵的目標，可以設置目標大小過濾。
場景變化
場景變化指當監控場景發生大的變化并超過指定時長時發出報警提示。正常情況下，監控畫面背景是不會發生大的變化的，如果發生攝像機角度被挪動或者被遮擋導致監控場景發生大的改變，并且這種變化超過指定時長時發生報警。
可以設定報警靈敏度；
可以設定報警時間。
6.2.2人臉檢測
當人臉進入監控區域后自動捕獲其清晰的面像照片，并跟蹤整個過程，保存最清晰的面部照片，用于查詢和取證。
